又是一個輔助道具....

最近天氣很熱實在對我過敏的皮膚非常不利因此暫時停止了一般的木工作業

而連日的豪雨使溫度下降了一些,抓住機會連續做了一些輔助道具....

這次上場的是斜角度切割的輔助板..為什麼想做她呢...當然是為以後的斜角切割預先做好省時偷雞用啦

往常想切割一個斜角就必須為她量身訂製一個轉屬模板,而任務完成後這模板就要佔掉一個儲藏空間

這對工作空間狹小的我來說可是一個大問題..所以一模多用是我最需求的

以下這輔助器就幫我解決了斜角度切割的模板問題

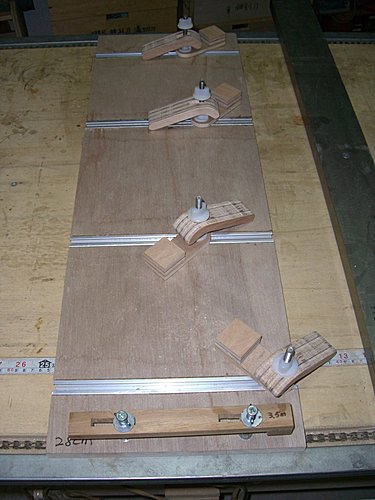

這個輔助器的寬度是28cm所以將圓鋸機的依板定位在28cm將輔助板靠上依板推動那凸出輔助板的部分就會被完整切除,這時留在輔助板上的部分就是需要的部分..

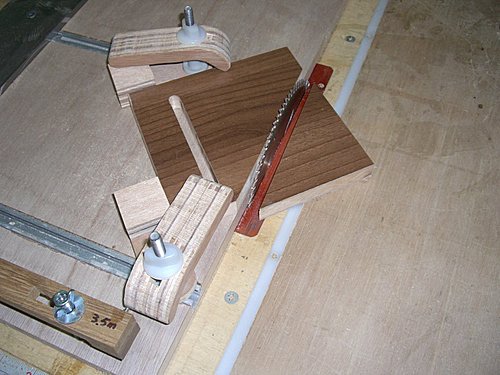

以下兩張照片用來說明木心板的斜角度切割.....

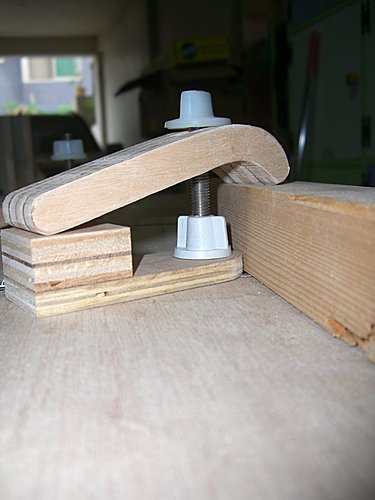

請仔細看下圖軌道上的夾子..這個夾子分成上下兩部分..下方的一塊是當切割定位與上方夾子墊腳兩用,而上方的這一塊是當夾子來夾緊固定切割物

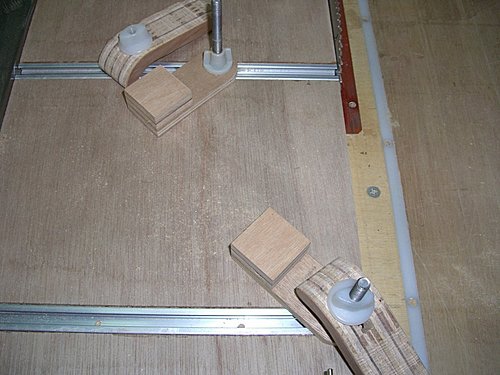

PS:看下方的木塊是不是定位成一個三角形了...

將適當尺寸的木心板靠緊在上下兩個定位好的止塊上再將上方的固定夾鎖緊,將輔助板穩穩推動一個斜角度切割就完成了...如一次要製作好幾個一祥的斜板只要重複放入尺寸一樣大小的木心板下去切割就行了

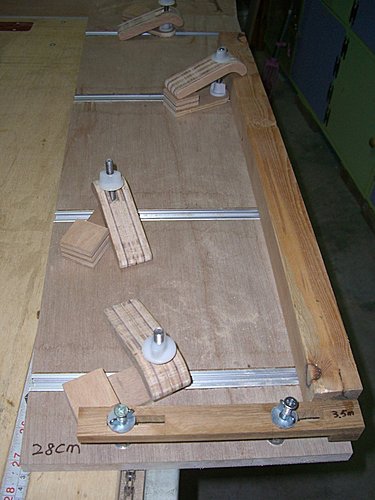

下面幾張是將輔具用再椅腳木柱的斜角度切割運用.......

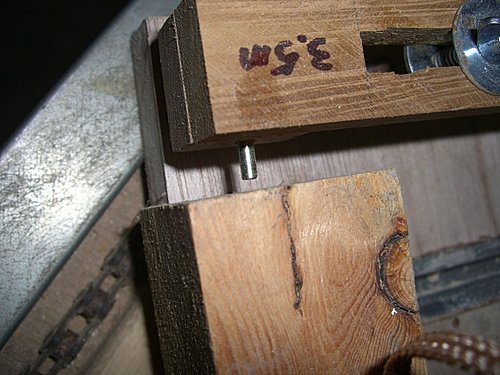

3.5mm是圓柱的直徑..將椅腳下方的中心鑽一個相同大小的圓洞再將圓洞放入圓柱

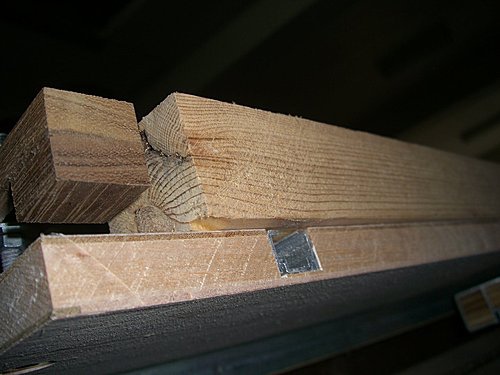

放入圓柱後移動椅腳要切除的部分道到輔助板的邊線外

椅腳的切割線定位好後將上方軌道的夾子與定位板做好定位與固定,一切都完成後就可開始進行切割

PS:如果要進行第二面的同範圍切個只要將固定夾鬆開翻轉椅腳木柱到另一面在將固定夾上緊就可進行第二面的斜角切割了....重複步驟就可一次完成四面的相同部分切割

以上是它的基本運用..當然你還可發掘出這個輔具更多的運用方法喔
